ValvePRO PV

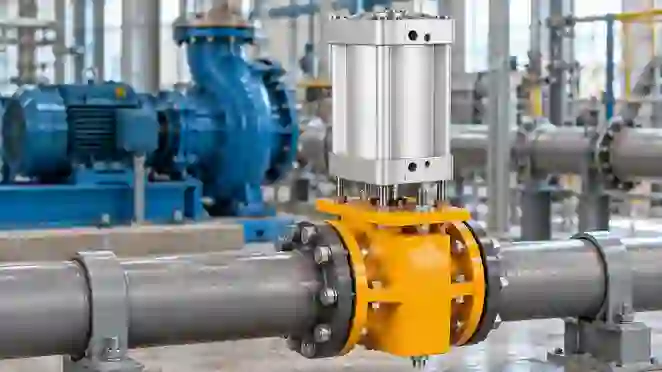

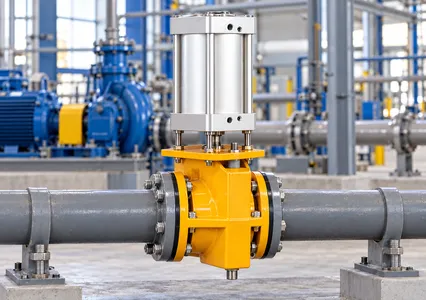

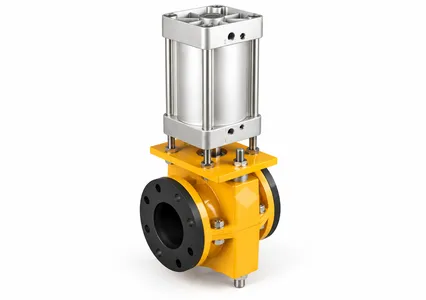

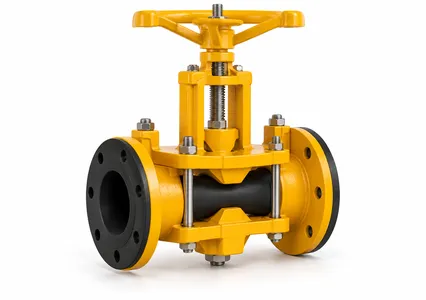

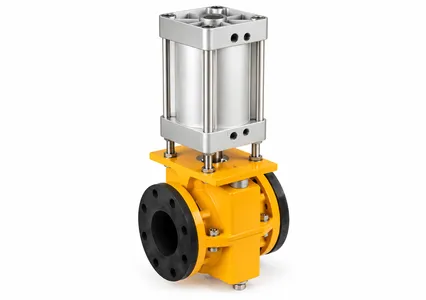

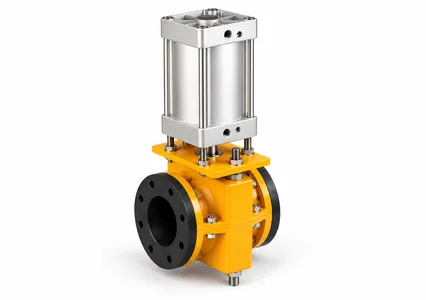

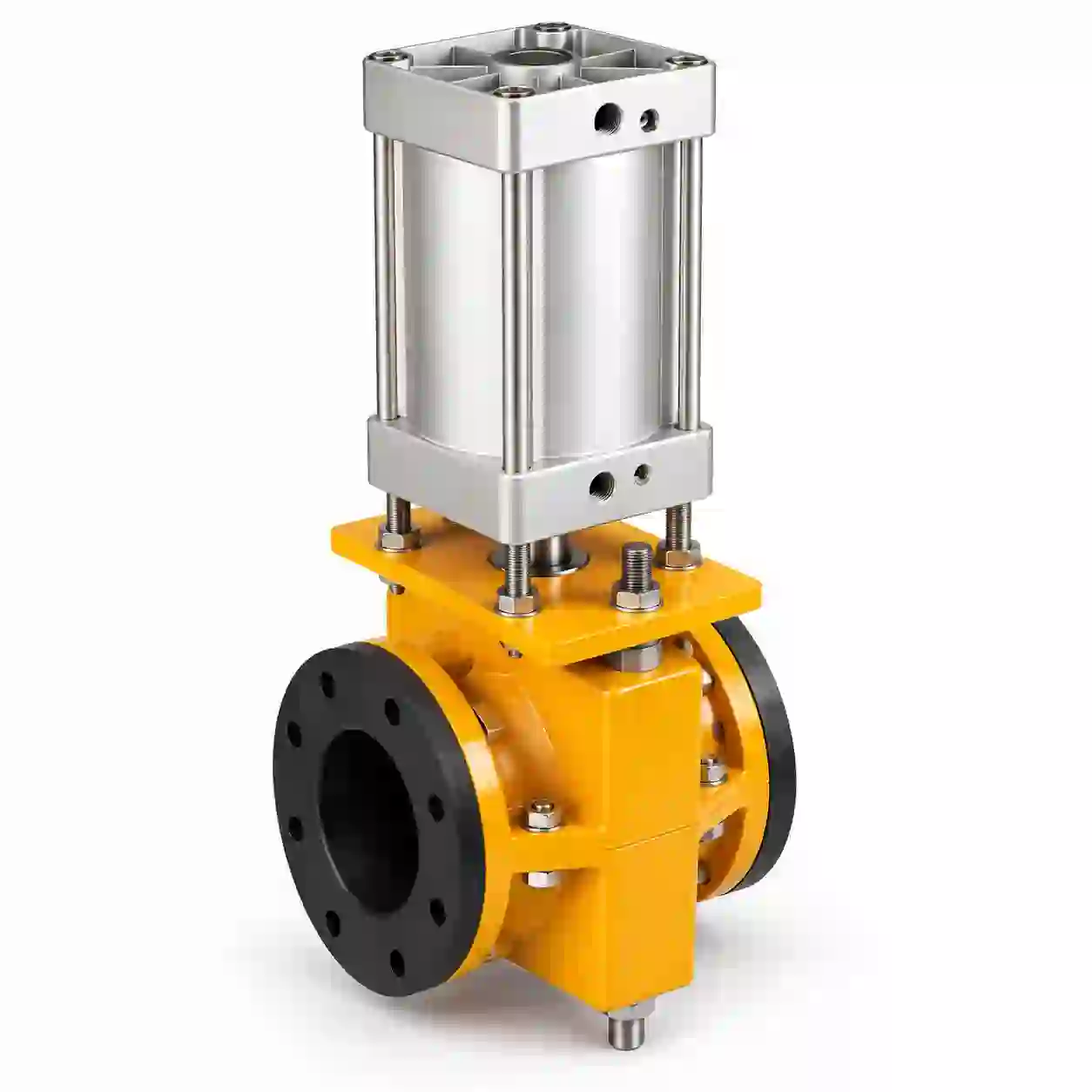

В шланговой задвижке ValvePRO PV среда проходит внутри эластичной втулки. Для перекрытия потока механизм сжимает втулку, закрывая проход. Поэтому такую конструкцию также называют пережимной задвижкой, шланговым затвором или пережимным клапаном. Втулка отделяет рабочую среду от металлического корпуса и является сменной деталью.

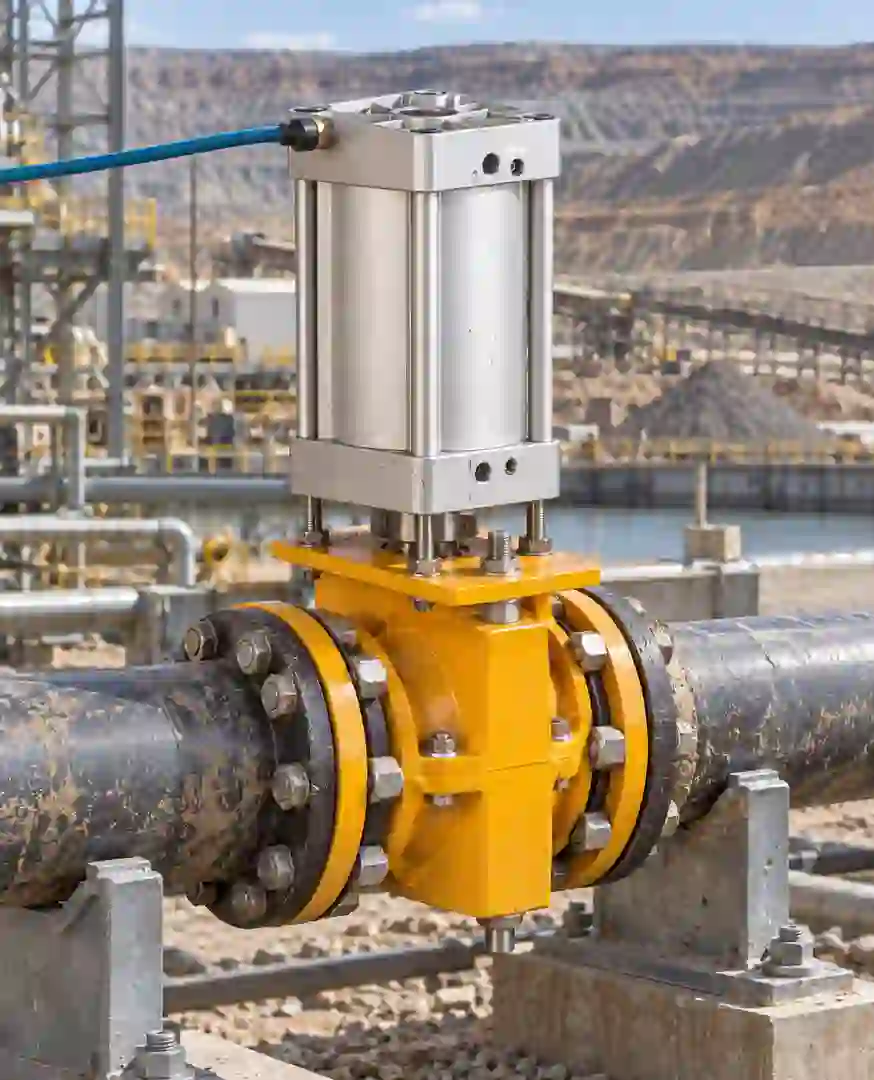

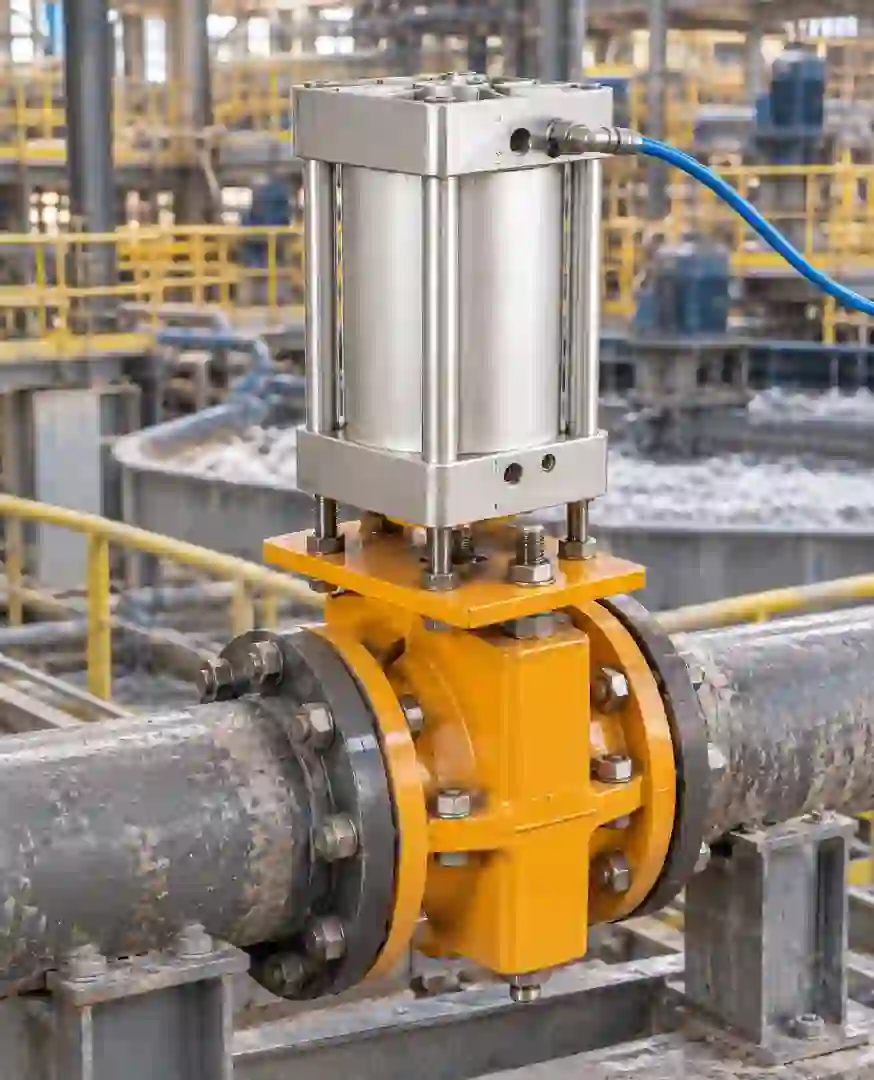

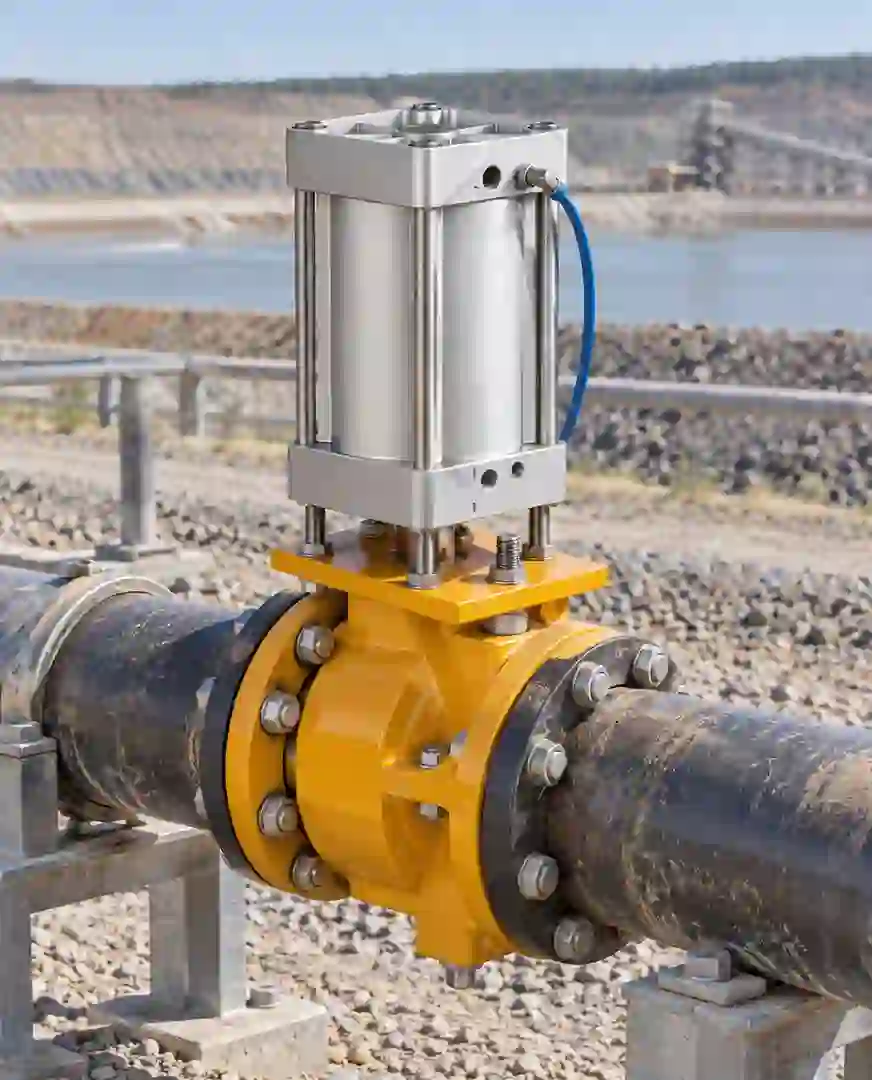

ValvePRO PV подбирают для абразивной пульпы, шлама и промышленных суспензий с твёрдыми включениями. Основные области применения — горнодобывающие предприятия, обогатительные фабрики, линии гидротранспорта и хвостопроводы. Совместимость втулки проверяют по составу и температуре среды, размеру и концентрации частиц.

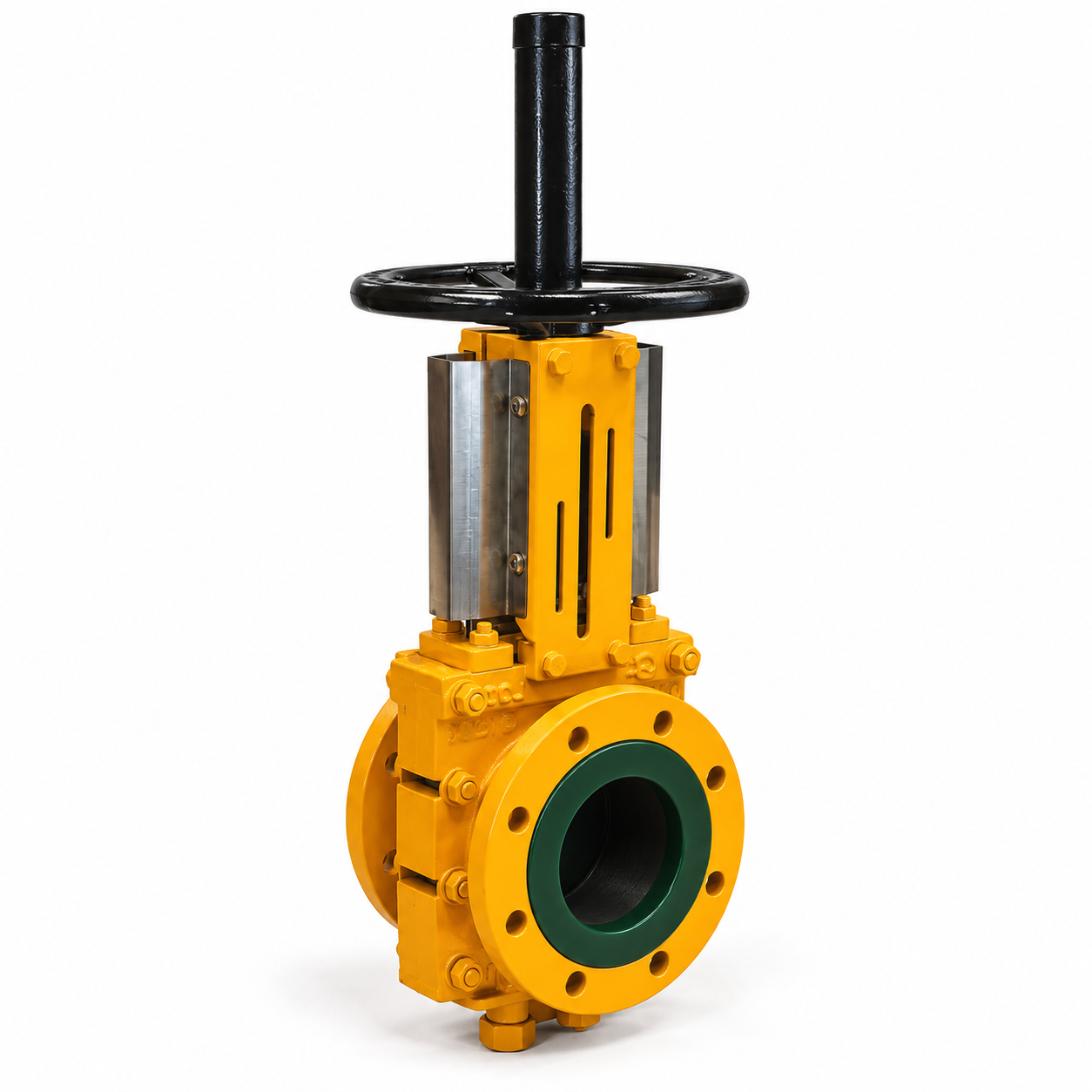

У ножевых шиберных задвижек ValvePRO FGR и WGR поток перекрывает металлический нож, перемещающийся через проход. У шланговой PV перекрытие происходит за счёт сжатия эластичной втулки — ножа в потоке нет. Различаются контактирующие со средой детали и состав обслуживаемых элементов: у PV особое внимание уделяют состоянию и совместимости сменной втулки.

Шланговую задвижку рассматривают, когда для пульпы или суспензии подходит эластичная втулка и важно отделить металлический корпус от транспортируемой среды. При выборе также учитывают возможность замены втулки как рабочего элемента. Ножевая задвижка может оказаться предпочтительнее по давлению, диаметру, монтажным размерам или другим требованиям трубопровода. Решение принимают по условиям эксплуатации, а не только по названию среды.

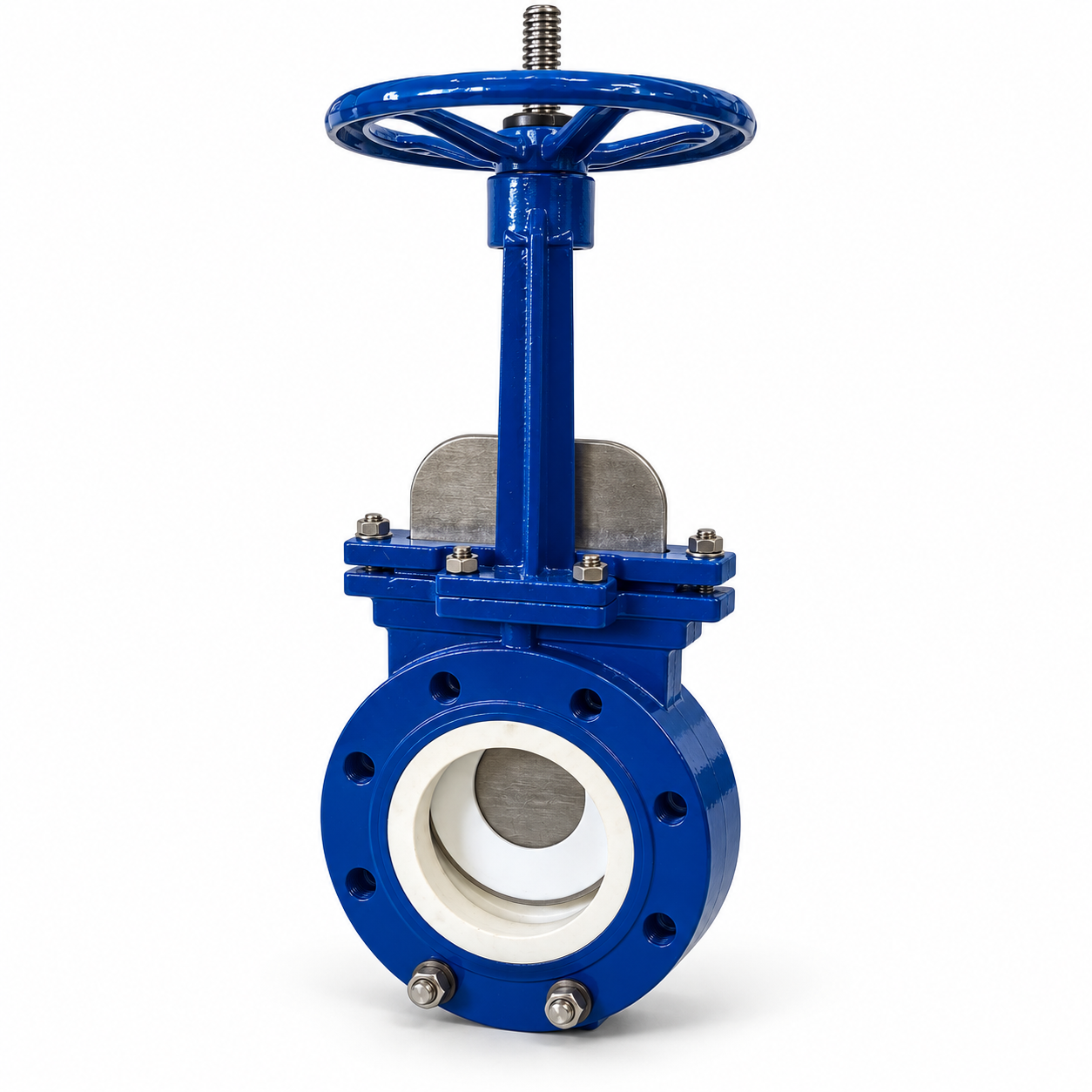

У ValvePRO HGC ножевая конструкция сочетается с уплотнением из керамики и полиуретана. У PV рабочим элементом служит пережимаемая эластичная втулка. Для PV заявлен диапазон PN10–PN16 в зависимости от исполнения. У HGC предусмотрены PN63 для DN50–DN200 и PN40 для DN250–DN600. Поэтому при более высоком давлении рассматривают соответствующее исполнение HGC; применимость каждой модели подтверждают по рабочим параметрам.

Стойкость к абразиву — один из факторов выбора. Важны также давление, температура, химический состав среды, характер частиц и режим срабатывания. PV выбирают там, где условия допускают применение эластичной втулки и подходит принцип пережима. Керамическую ножевую задвижку рассматривают, когда задача требует соответствующей конструкции уплотнения и параметров давления. Универсального преимущества одной модели для всех пульп нет.

В дисковом затворе поток перекрывает поворотный диск, который остаётся внутри прохода и в открытом положении. В шланговой задвижке отдельного диска нет: среда движется внутри втулки, а перекрытие обеспечивается её сжатием. PV рассматривают, когда подходит такой способ отсечения потока суспензии. Дисковый затвор подбирают с учётом требований к управлению потоком, монтажу и допустимых условий работы выбранного исполнения.

Материал выбирают по совокупности условий: химическому составу и температуре среды, абразивности, размеру частиц и частоте срабатывания. Для ValvePRO PV предусмотрены варианты NR, EPDM, PU и CR. Подбирать втулку только по обозначению материала недостаточно — совместимость и допустимые параметры подтверждают для конкретного исполнения.

Диапазон номинальных диаметров — DN50–DN600, номинального давления — PN10–PN16 в зависимости от исполнения. Допустимое сочетание диаметра, давления, температуры и материала втулки уточняют при подборе. Указанный диапазон не означает, что любая комплектация рассчитана на PN16.

Возможность регулирования расхода необходимо согласовать для выбранного исполнения. Длительная работа при частичном пережиме влияет на условия нагружения и износ втулки. При подборе укажите, требуется ли только полное открытие и закрытие или работа в промежуточных положениях.

Да, эластичная втулка является сменным рабочим элементом. Возможность поставки запасных втулок и состав ремонтного комплекта согласуют при заказе. Замену выполняют после отключения участка, сброса давления и удаления рабочей среды, по руководству на поставляемую задвижку. Необходимые демонтажные операции определяются её конструкцией.

Тип привода и комплектацию управления подбирают под задачу. Для выбора укажите частоту срабатывания, способ управления, доступные источники питания и требования к контролю положения. Если важно определённое положение задвижки при потере питания или управляющего воздуха, это требование нужно включить в техническое задание.

Направьте диаметр и присоединительные размеры трубопровода, рабочее и максимальное давление, температуру и состав среды, концентрацию и размер твёрдых частиц. Дополнительно укажите режим работы, требования к приводу и герметичности, количество изделий и запасных втулок. По этим данным подготовим предложение с комплектацией, стоимостью и сроками поставки.

Да, ValvePRO PV подбирают для промышленных жидких сред с твёрдыми включениями, включая пульпу и шлам. Чтобы выбрать пережимной клапан для жидкости, необходимо учитывать состав и температуру среды, давление, концентрацию и размер частиц, а также совместимость материала втулки.
