Футерованные дисковые затворы
ValvePRO LB

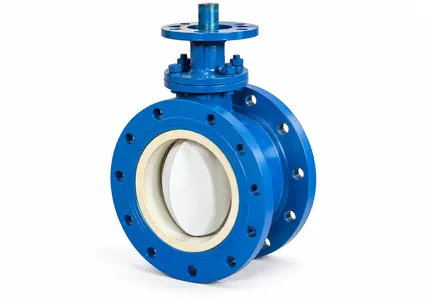

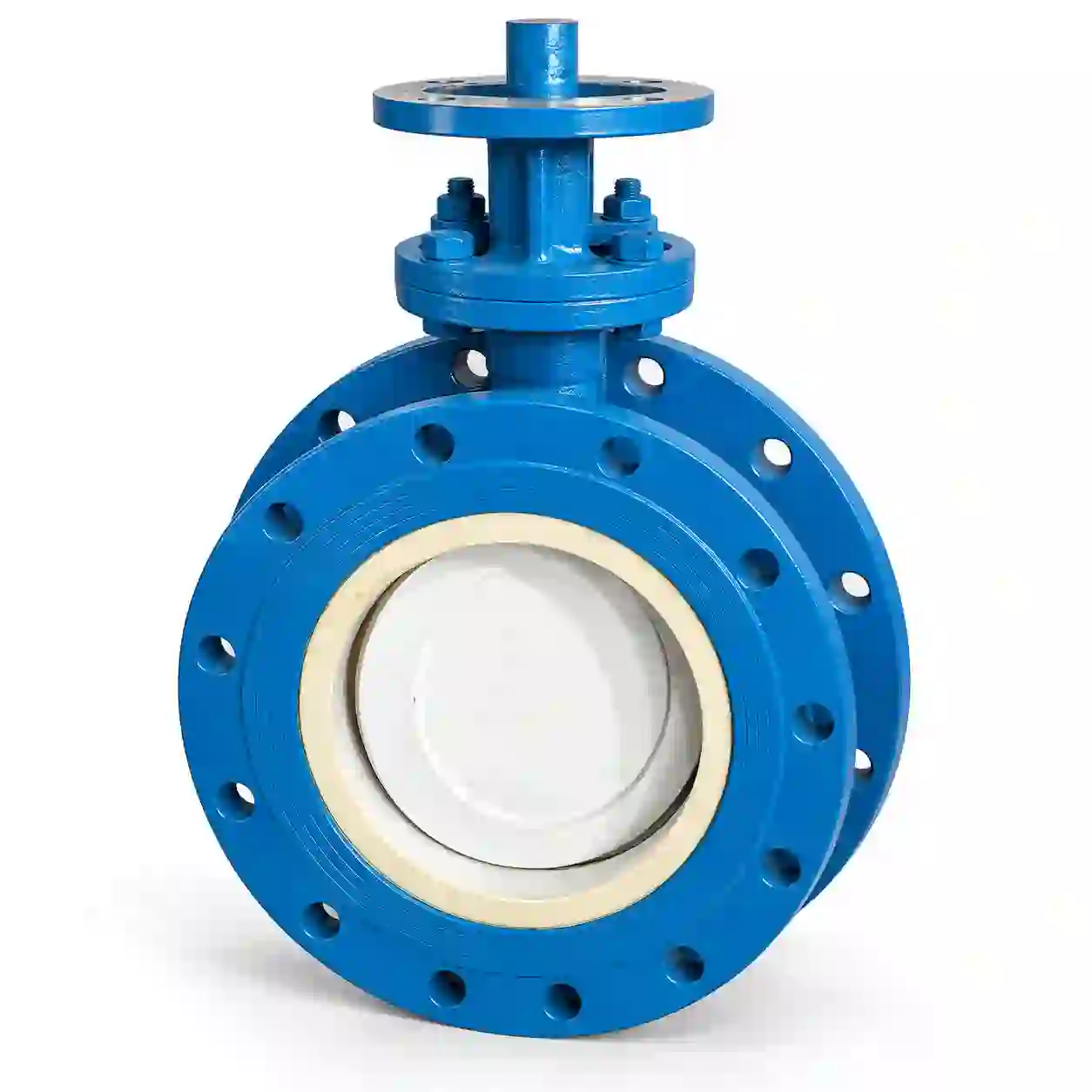

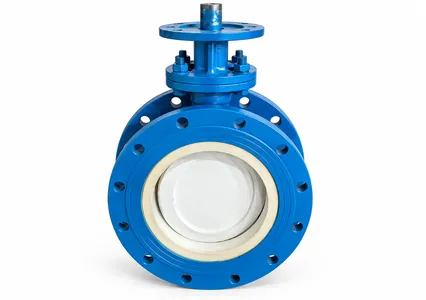

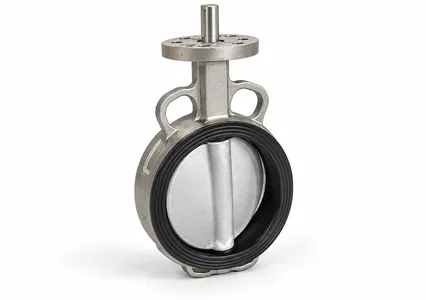

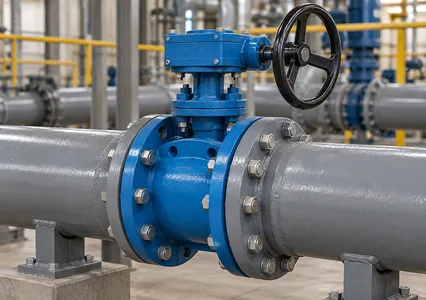

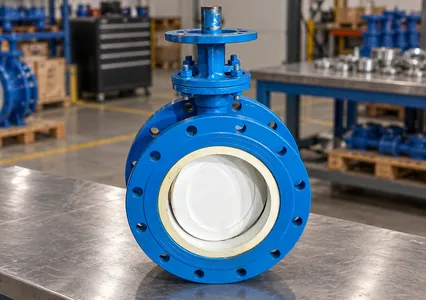

ValvePRO LB — симметричный дисковый поворотный затвор с внутренним защитным покрытием. Поток перекрывается поворотом диска внутри корпуса. Материалы футеровки, диска и уплотнения подбираются под состав среды, температуру, давление и абразивное воздействие.

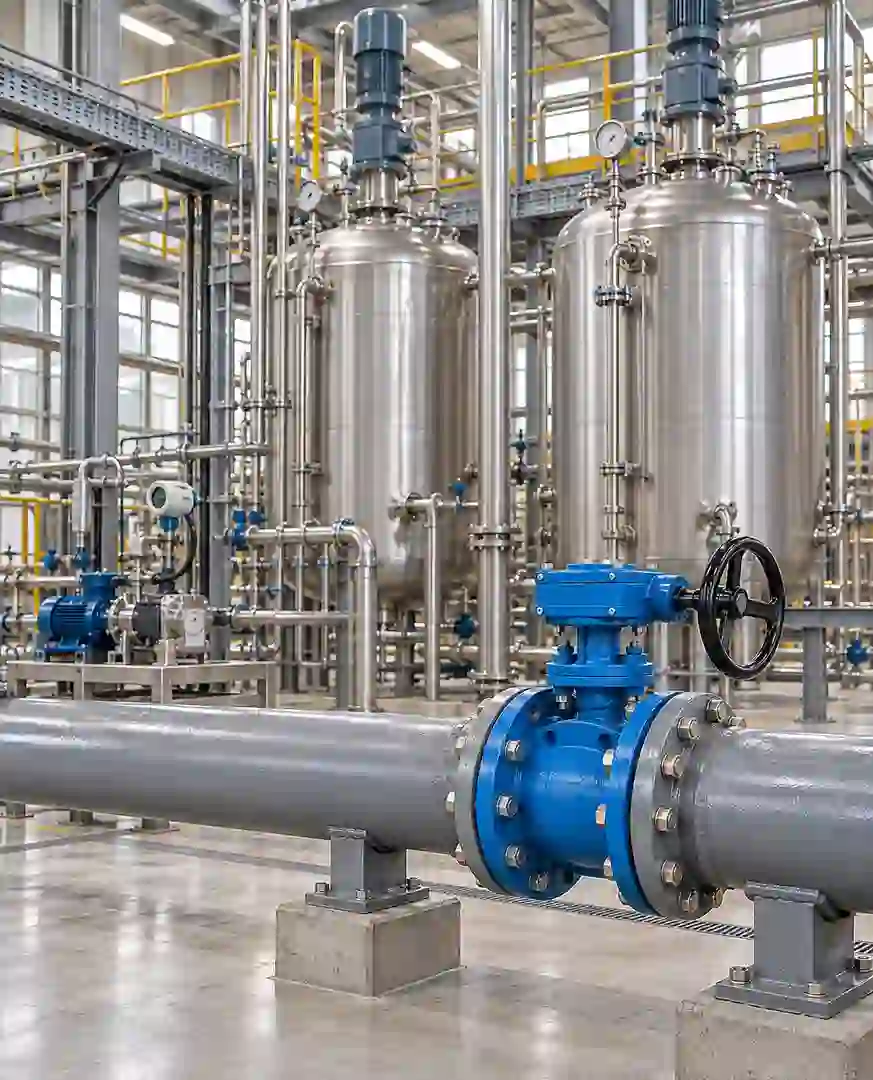

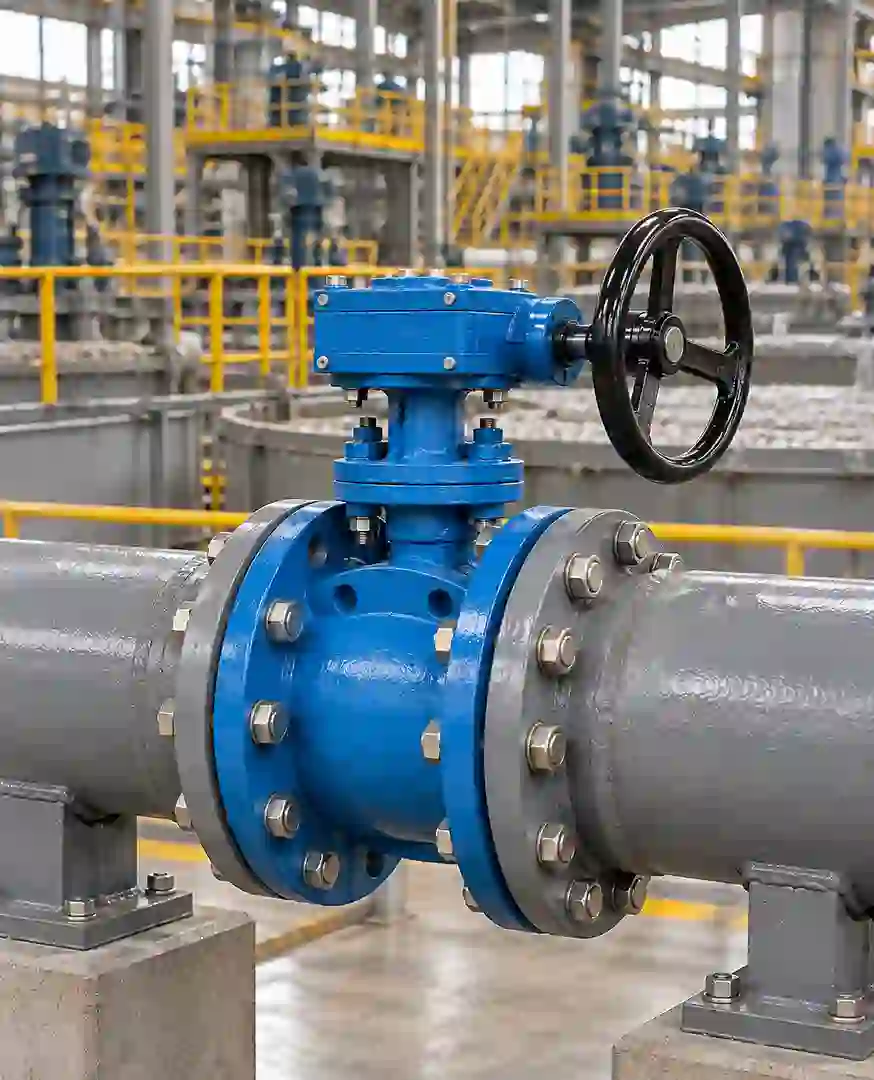

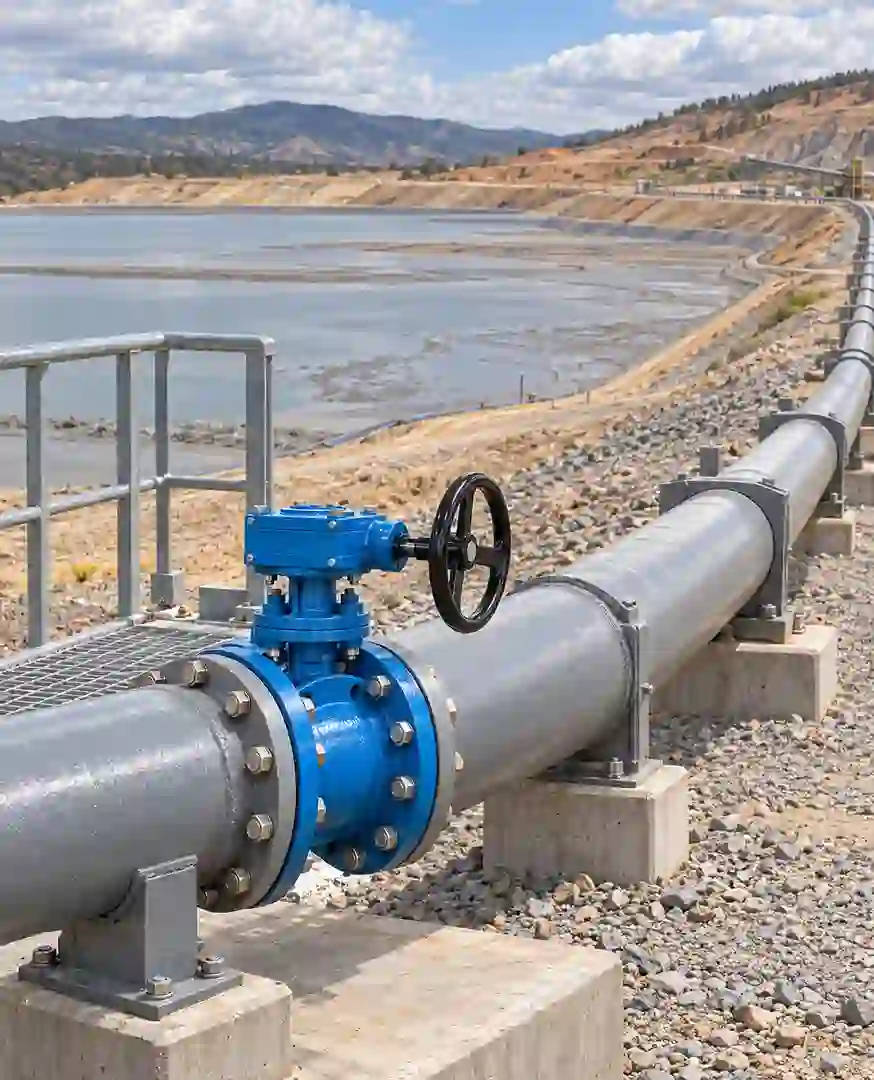

Затвор подбирают для абразивной пульпы, шлама, гидросмесей, суспензий и химических сред. Возможность применения подтверждают для конкретной комплектации с учётом температуры, химического состава, размера и концентрации твёрдых частиц. Одно исполнение не следует считать подходящим для всех перечисленных условий.

У футерованного затвора предусмотрена внутренняя защита поверхностей, контактирующих с рабочей средой. Её задача — снизить воздействие среды на защищённые детали. Материал и зоны нанесения футеровки зависят от исполнения. При подборе необходимо проверить, какие поверхности защищены и какие материалы остаются в контакте со средой.

Футеровка защищает предусмотренные конструкцией внутренние поверхности, а уплотнение обеспечивает перекрытие потока при закрытом диске. В отдельных конструкциях один элемент может выполнять обе функции, но это необходимо подтверждать по документации. Наличие уплотнения EPDM или PTFE само по себе не означает, что весь корпус и диск защищены этим материалом.

Для серии ValvePRO LB предусмотрены NR, EPDM, PU, CR, PTFE и керамика. Доступное сочетание футеровки, материала диска и уплотнения согласуют для выбранного диаметра и условий эксплуатации. Комплектацию фиксируют в спецификации.

Выбор определяется совокупностью условий: химическим составом и температурой среды, характером абразивного воздействия, размером частиц и режимом работы. Сравнивать материалы только по названию недостаточно. Для подбора направьте параметры процесса — специалист проверит совместимость и предложит подходящее исполнение.

Да, абразивная пульпа входит в заявленные области применения серии. Для подбора необходимо знать размер, концентрацию и характер твёрдых частиц, скорость потока и перепад давления. Допустимые параметры подтверждают для конкретного исполнения: наличие футеровки не означает пригодность для любой крупности или концентрации абразива.

Применение возможно при подтверждённой совместимости всех контактирующих со средой материалов. Укажите наименование вещества, концентрацию, температуру и возможные примеси. Материал футеровки, диска и уплотнений подбирают совместно; универсальную стойкость ко всем агрессивным средам для серии не заявляем.

Для ValvePRO LB рассматриваются режимы перекрытия и регулирования потока. Допустимые положения диска и длительность работы при частичном открытии согласуют с учётом расхода, перепада давления и абразивности среды. Требования к регулированию необходимо указать до выбора привода и комплектации.

Дисковый затвор рассматривают, когда его конструкция подходит по монтажным размерам, условиям среды и задаче управления потоком, в том числе регулирования. Ножевые задвижки FGR и WGR также подбирают для отсечения пульпы и шлама, но они перекрывают проход перемещением ножа. У дискового затвора диск остаётся внутри проходного сечения и в открытом положении. Выбор зависит от характеристик потока и требований конкретного узла.

У LB поток перекрывается поворотным диском, а у шланговой задвижки PV — пережимом эластичной втулки. PV рассматривают, когда для среды подходит сменная втулка и требуется соответствующий способ отсечения потока. LB подбирают, когда условия допускают наличие диска в проходе и подходит поворотная конструкция. Материалы и режим работы проверяют отдельно для каждой модели.

Для серии заявлено номинальное давление PN10–PN20 в зависимости от исполнения. Допустимые рабочее давление и температура определяются выбранными материалами, диаметром и комплектацией. Для подбора укажите рабочие и максимальные значения, включая возможные изменения параметров процесса.

Направьте маркировку или паспорт установленного изделия, DN, строительную длину, размеры и стандарт ответных фланцев. Исполнение присоединения и монтажную совместимость проверят при подборе. Совпадения только диаметра и давления недостаточно: также требуется пространство для поворота диска и размещения привода.

Тип привода и дополнительные устройства согласуют по режиму работы и требованиям автоматизации. Укажите частоту срабатывания, доступное питание, необходимость дистанционного управления, контроля положения или регулирования. Возможность установки ручного дублёра, концевых выключателей и позиционера подтверждают для выбранной комплектации.

Осмотры и обслуживание выполняют по руководству на поставляемое изделие. Контролируют состояние уплотнений, защитных поверхностей, привода и соединений. Перед разборкой участок отключают, сбрасывают давление и удаляют рабочую среду. Состав запасных частей и порядок замены элементов согласуют для конкретной конструкции; замену без демонтажа корпуса заранее не предполагают.

Стоимость зависит от диаметра и давления, материалов футеровки, корпуса, диска и уплотнения, типа привода и количества изделий. Рассчитаем стоимость по вашему запросу. Отправьте техническое задание или опросный лист — подготовим предложение с согласованной комплектацией, стоимостью и сроками поставки.
