Купить клиновые задвижки

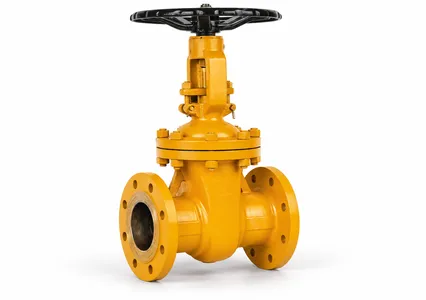

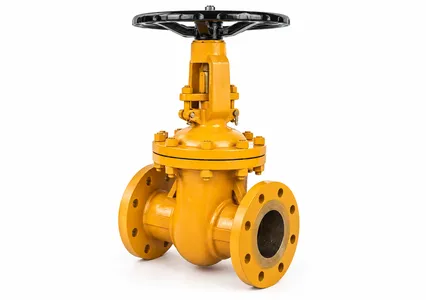

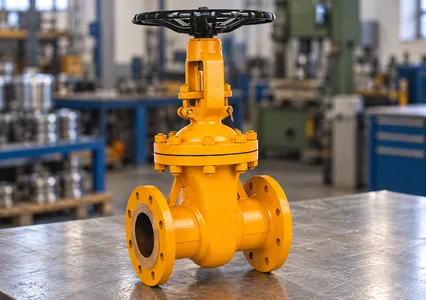

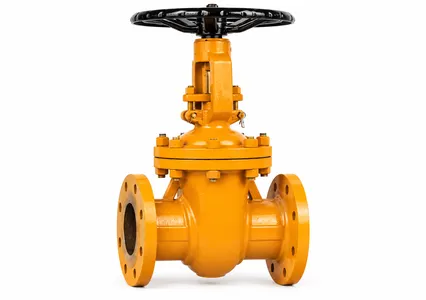

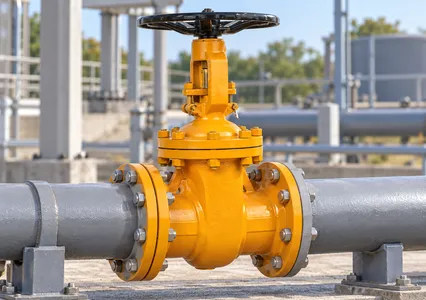

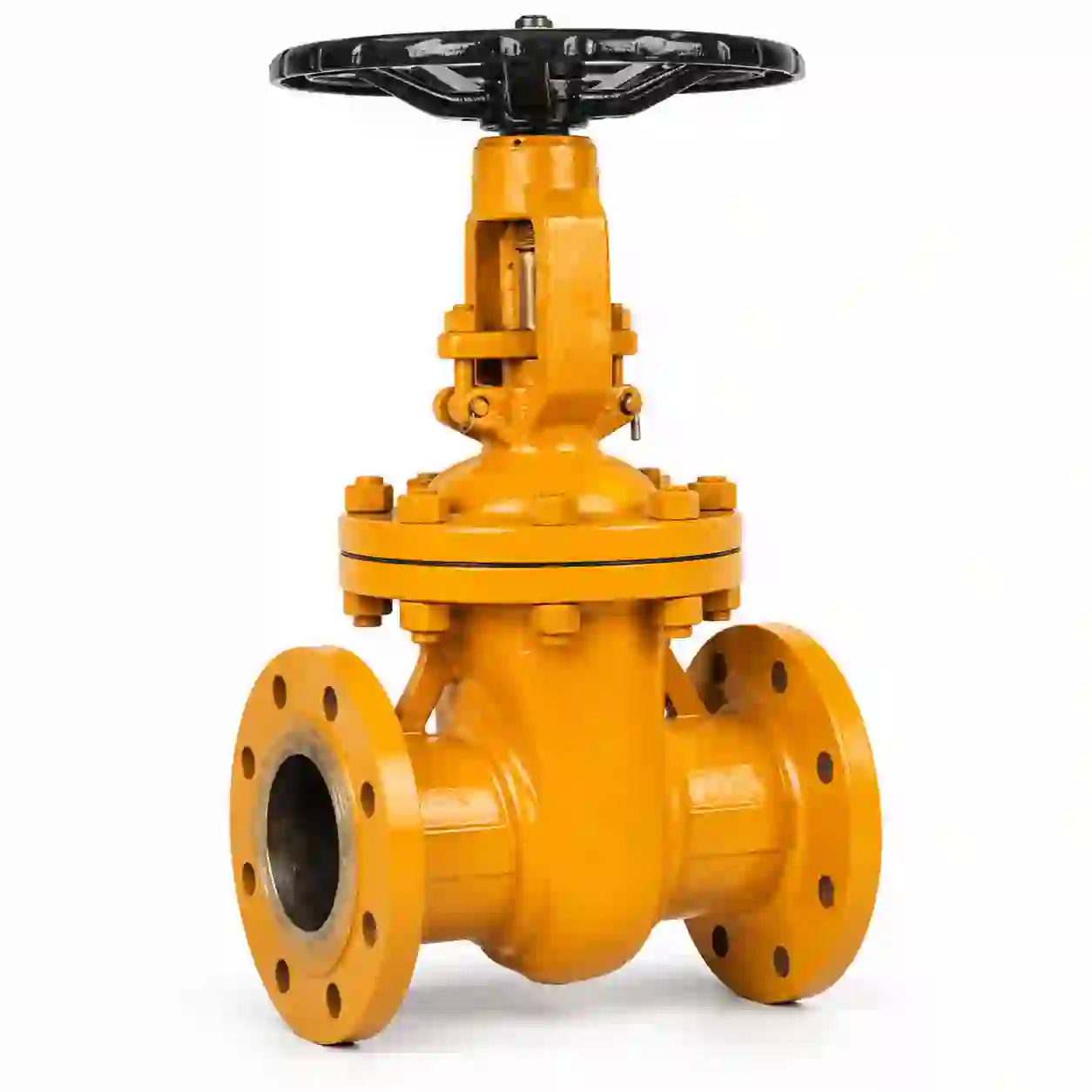

ValvePRO CW

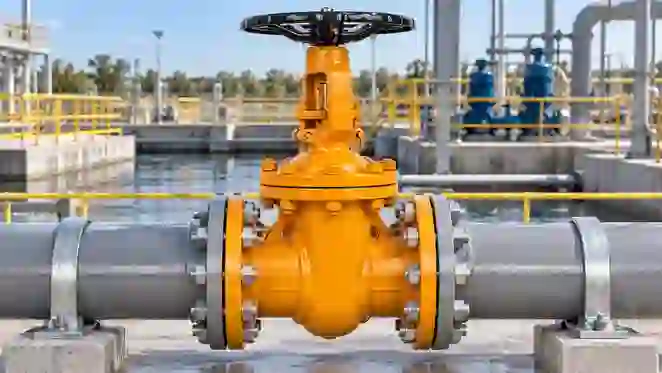

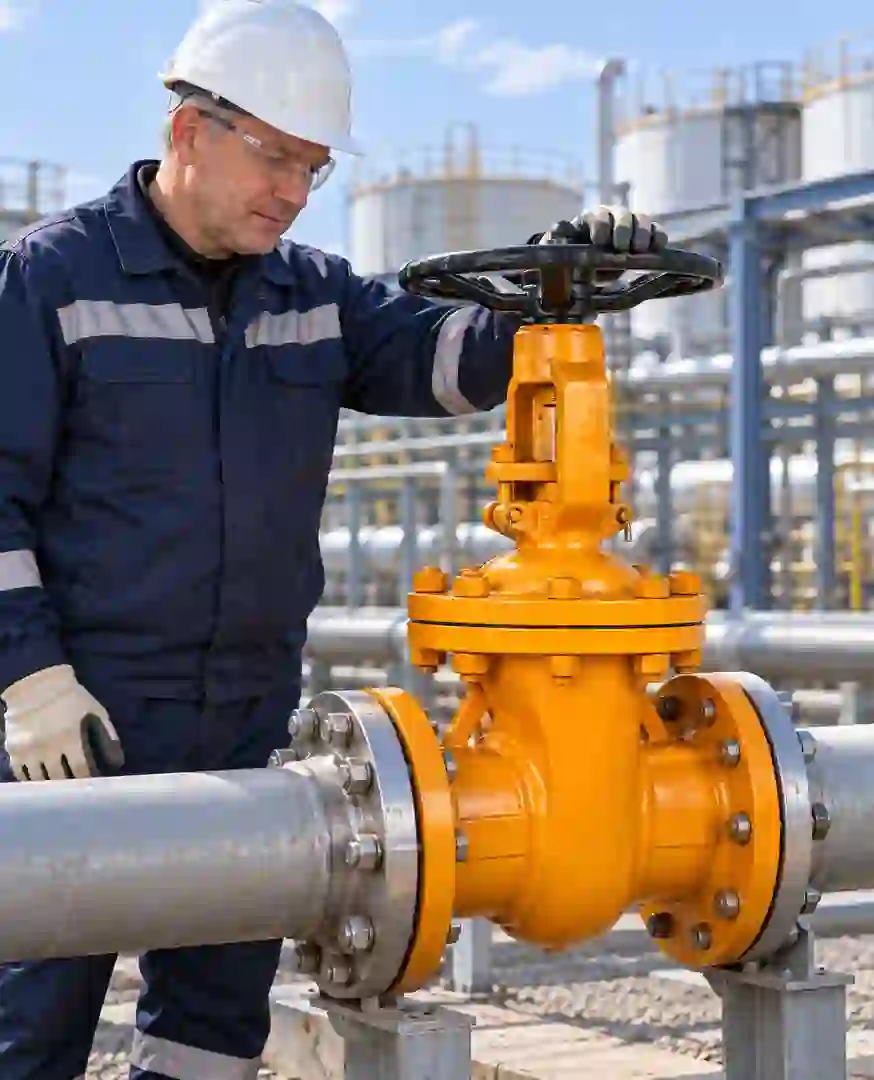

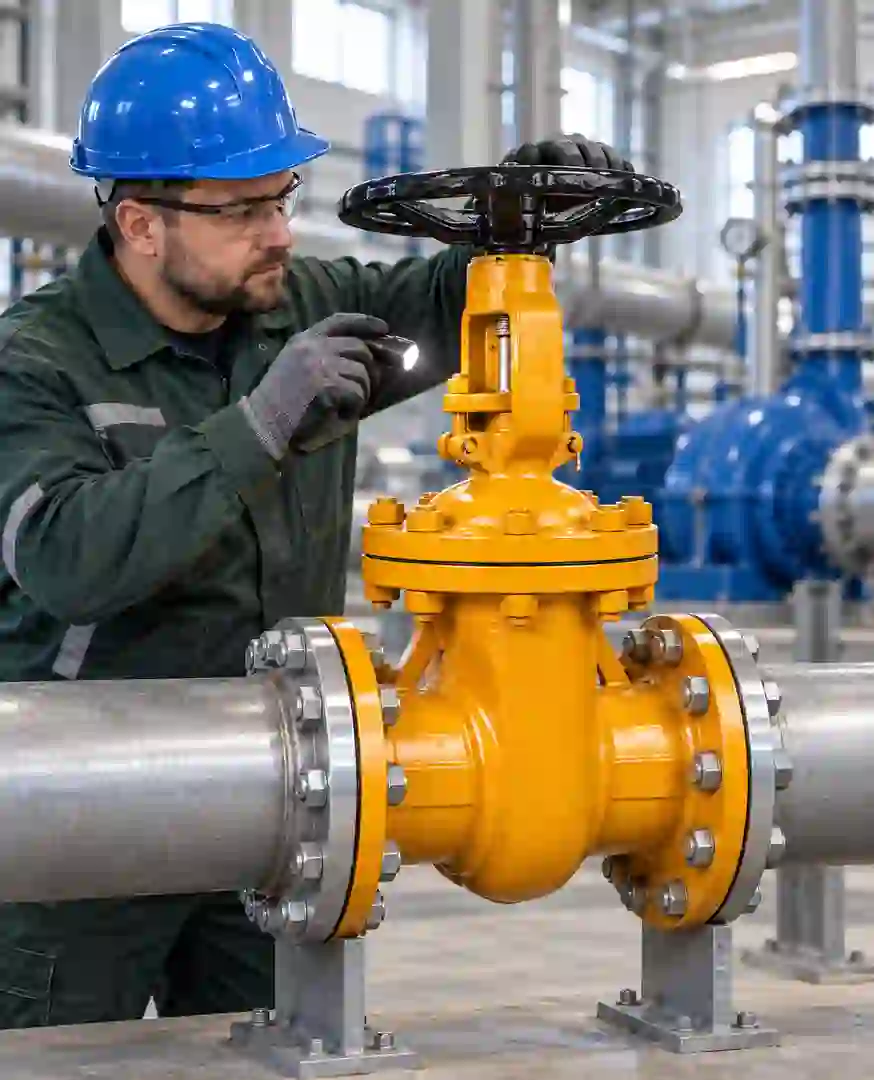

Клиновые задвижки ValvePRO CW предназначены для перекрытия потоков чистых жидкостей и газообразных сред в промышленных трубопроводах. Их подбирают для воды, нефти и газа с учётом состава среды, температуры, давления и совместимости материалов.

Запорный элемент перемещается поперёк потока. При закрытии клин входит между уплотнительными поверхностями сёдел и перекрывает проход. При открытии он поднимается, освобождая проходное сечение. Способ управления зависит от выбранного привода.

Для ValvePRO CW предусмотрены исполнения с цельнолитым или двухдисковым затвором. Вариант подбирают по рабочим параметрам, перепаду давления при срабатывании и требованиям к герметичности. Конструкцию поставляемого изделия фиксируют в спецификации.

Заявленный диапазон номинальных диаметров серии — DN25–DN1200, номинального давления — PN16–PN100. Доступное сочетание диаметра, давления и материалов уточняют при подборе. Диапазон серии не означает, что любое исполнение рассчитано на PN100.

Допустимую температуру подтверждают для выбранного исполнения с учётом материалов деталей, уплотнений и рабочего давления. Для подбора укажите минимальную и максимальную температуру среды, а также возможные изменения температуры в процессе эксплуатации.

При подборе учитывают химический состав среды, её температуру, давление и наличие примесей. В исходных данных серии предусмотрены WCB, CF8, CF3M, дуплексная сталь 2205, C276 и Monel, а также различные материалы уплотнительных поверхностей. Материалы конкретных деталей и допустимые условия работы согласуют в спецификации.

У клиновой задвижки поток перекрывает клин, взаимодействующий с сёдлами. У ножевой шиберной задвижки запорным элементом служит плоский нож. ValvePRO CW рассматривают для чистых жидкостей и газа, а ножевые модели FGR и WGR — для задач с пульпой и шламом. Выбор подтверждают по параметрам конкретного трубопровода.

Клиновую CW рассматривают для чистых сред, когда её конструкция, материалы и параметры соответствуют требованиям проекта. У шланговой PV поток перекрывается пережимом эластичной втулки; её подбирают для пульпы, шлама и суспензий при допустимых для втулки условиях. Выбор зависит от давления, температуры, состава среды и режима работы.

Для представленного исполнения ValvePRO CW подтверждено назначение для чистых сред. Возможность работы с пульпой, шламом или твёрдыми включениями требует отдельного согласования. Для таких задач также рассматривают ножевые, керамические ножевые и шланговые задвижки.

Наличие футеровки PTFE или PFA для конкретного исполнения CW необходимо подтвердить при запросе. Если проект предусматривает футерованную клиновую задвижку, укажите материал облицовки, требуемые зоны защиты и состав рабочей среды. Материал уплотнения сам по себе не подтверждает наличие футеровки корпуса.

На этой странице ValvePRO CW рассматривается как запорная арматура для открытия и перекрытия потока. Возможность регулирования и длительной работы в частично открытом положении необходимо согласовать отдельно для выбранной конструкции и режима эксплуатации.

Требуемый тип привода и средства контроля положения согласуют при подборе. Укажите способ управления, частоту срабатывания, доступное питание и требования к автоматизации. Возможность установки ручного дублёра и дополнительных устройств подтверждают для выбранной комплектации.

Да, для подбора направьте маркировку или паспорт установленного изделия, строительную длину, присоединительные размеры и параметры рабочей среды. Совпадения только DN и PN недостаточно: необходимо проверить монтажные габариты, материалы, требования к герметичности и управлению.

Цена зависит от диаметра и давления, конструкции затвора, материалов деталей и уплотнений, типа привода и количества изделий. Рассчитаем стоимость по вашему запросу. Направьте техническое задание или опросный лист — подготовим предложение с комплектацией, стоимостью и сроками поставки.
