Износостойкие резиновые трубопроводы
PipePRO

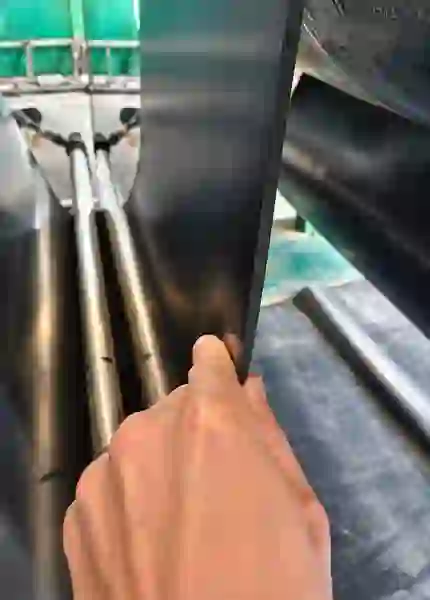

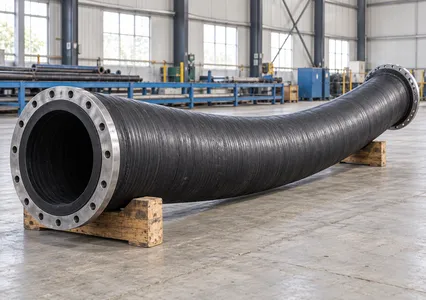

PipePRO — износостойкие резиновые трубопроводы для транспортирования пульпы, шлама и других абразивных гидросмесей. Конструкция включает внутренний рабочий слой, армированный силовой каркас и наружный защитный слой. Размеры, армирование и соединения подбирают под условия эксплуатации.

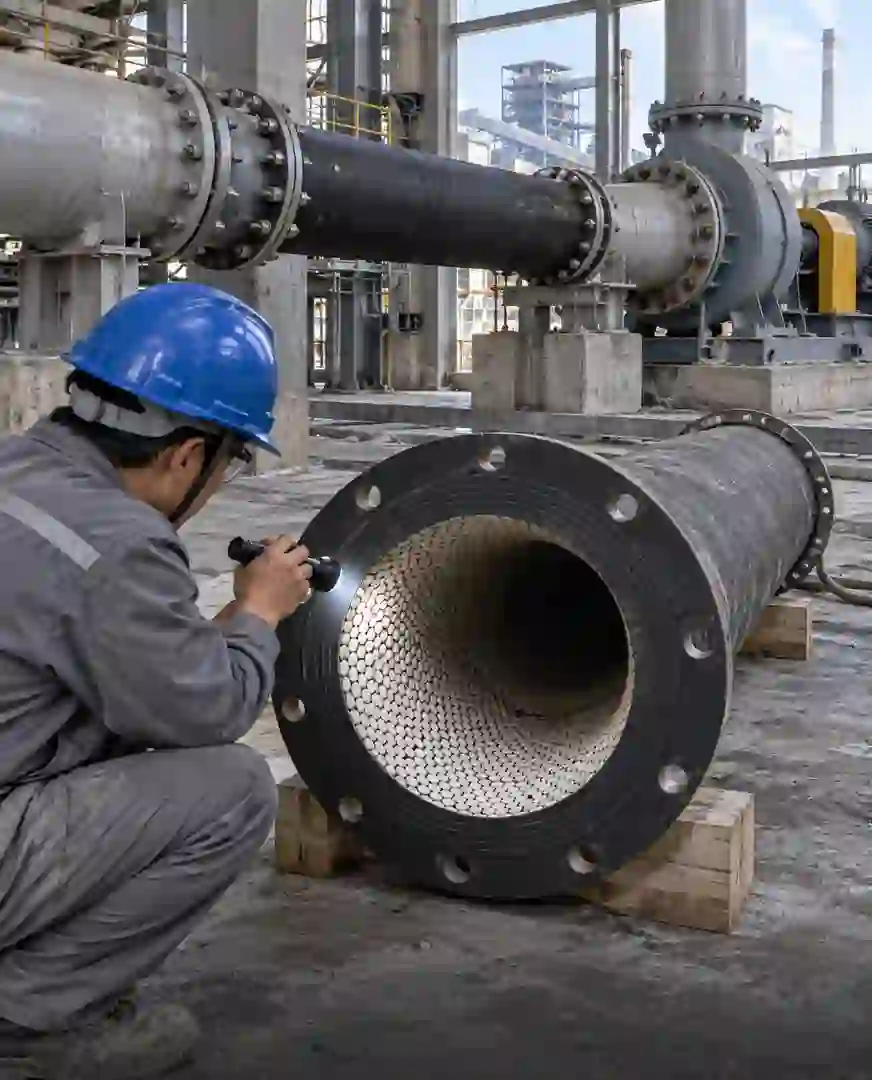

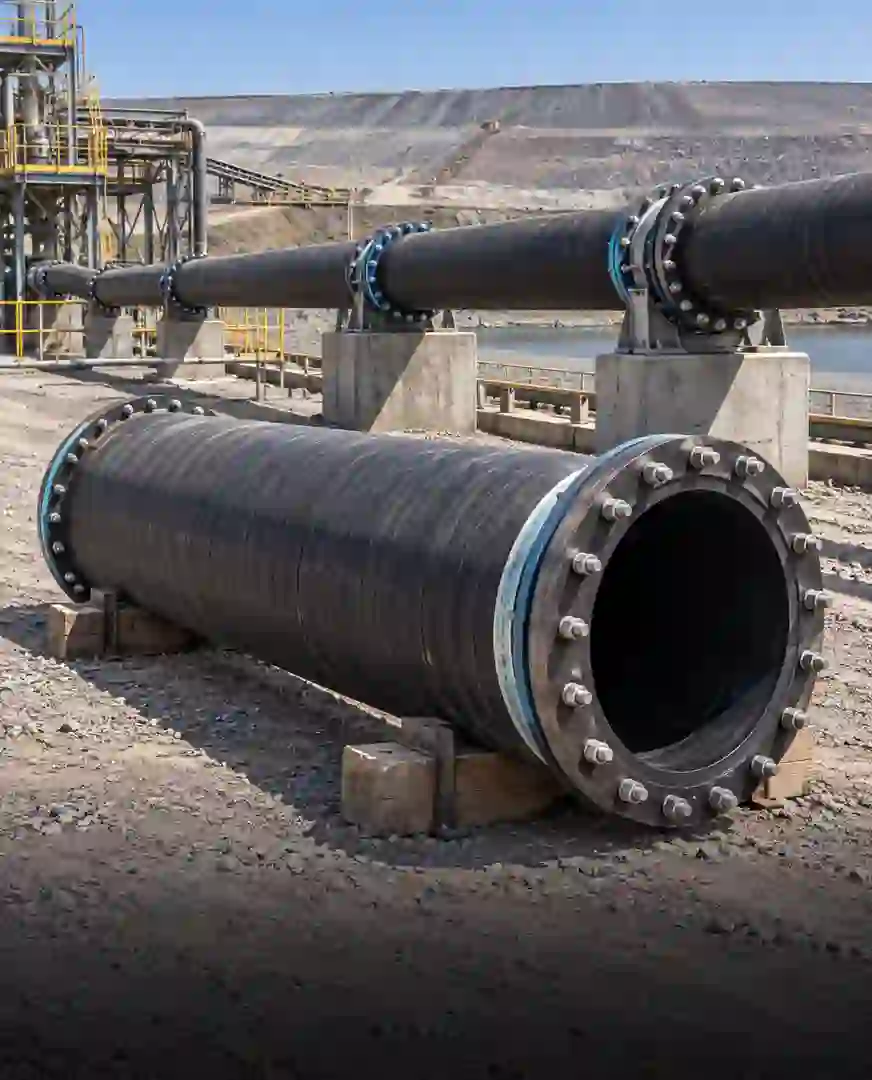

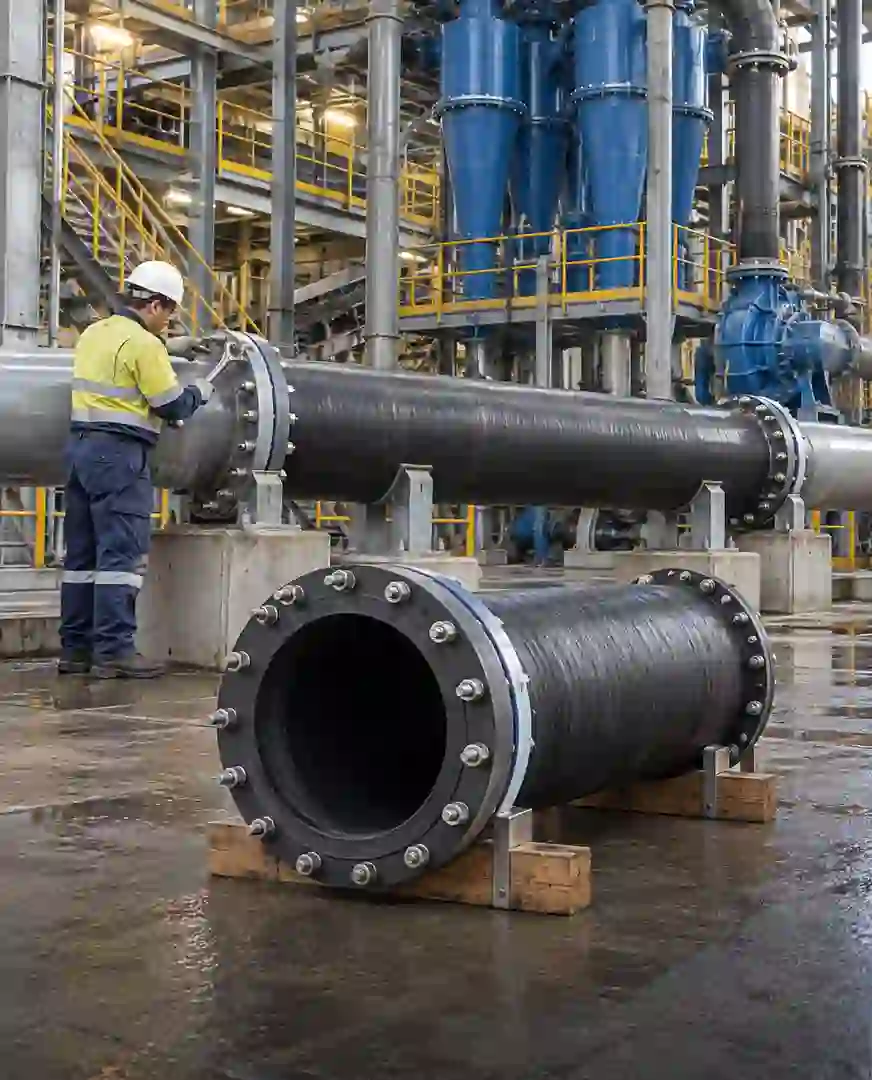

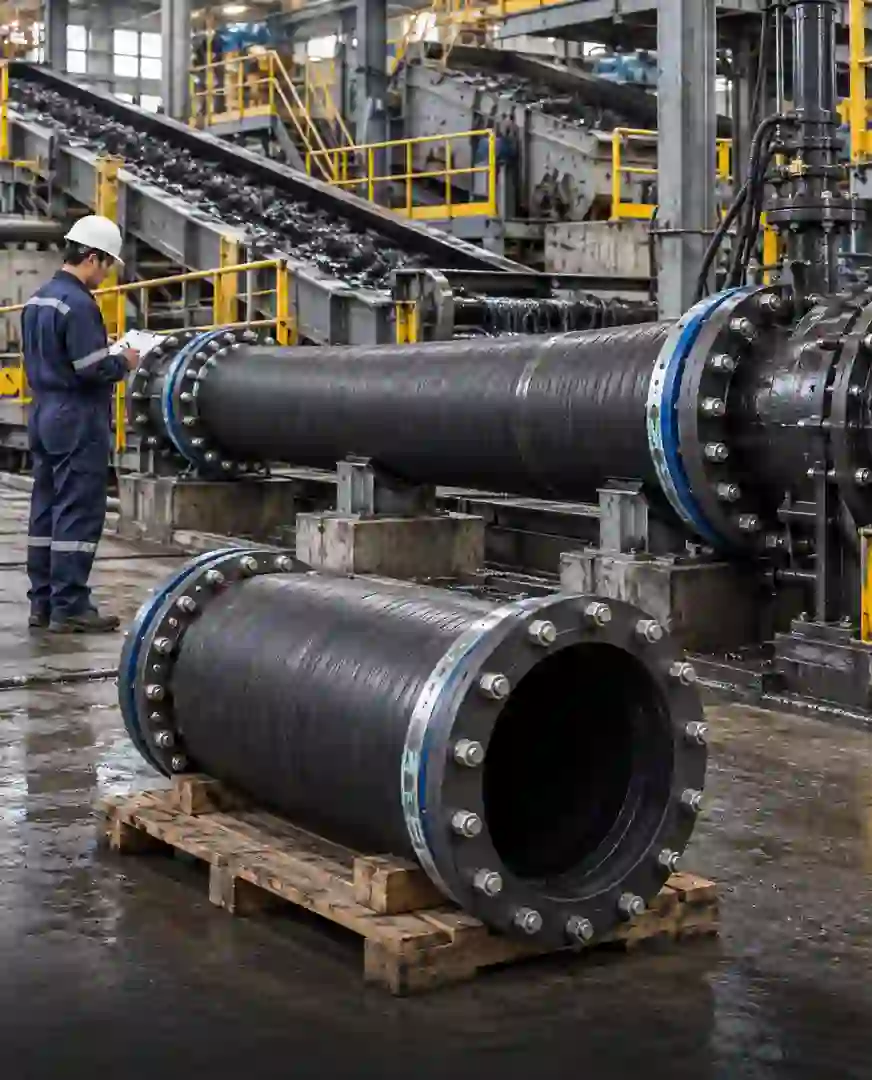

PipePRO применяются для транспортирования песка, песчано-гравийных смесей, рудной и угольной пульпы, шлама, хвостов обогащения и золошлаковых гидросмесей. При подборе учитывают размер и концентрацию твёрдых частиц, температуру и химический состав жидкости.

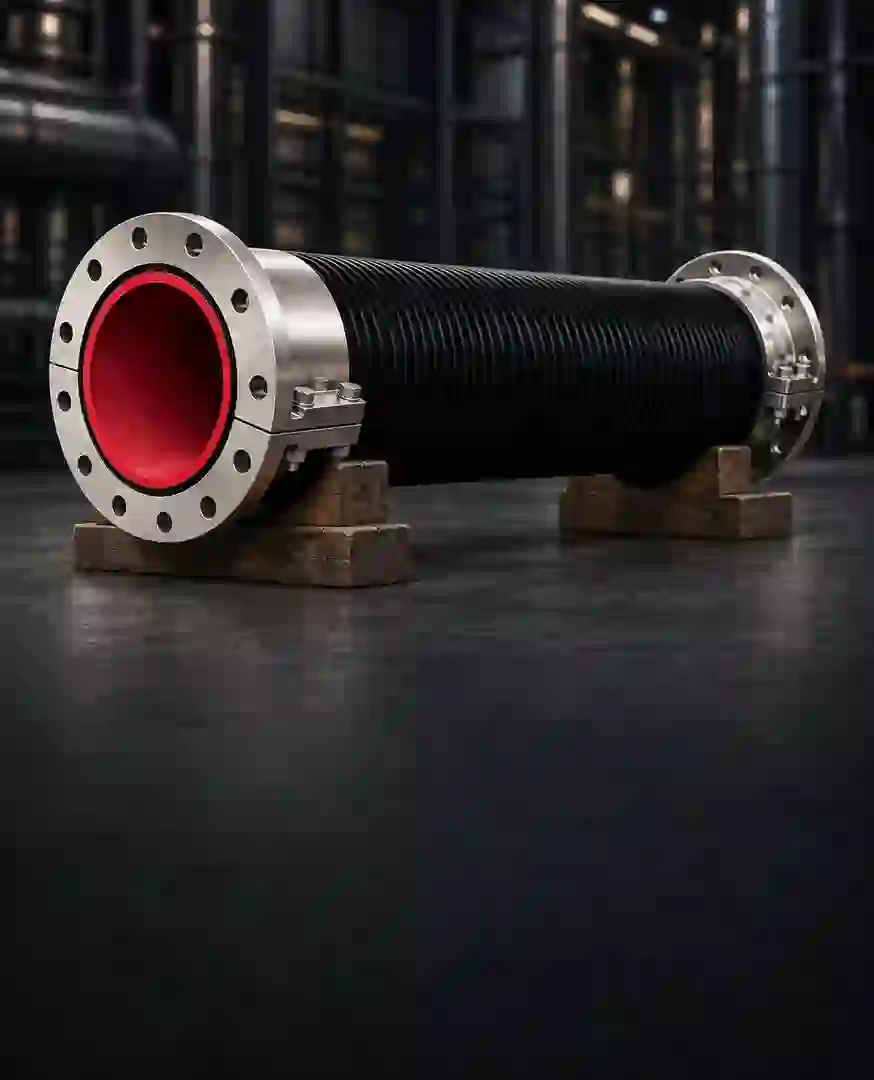

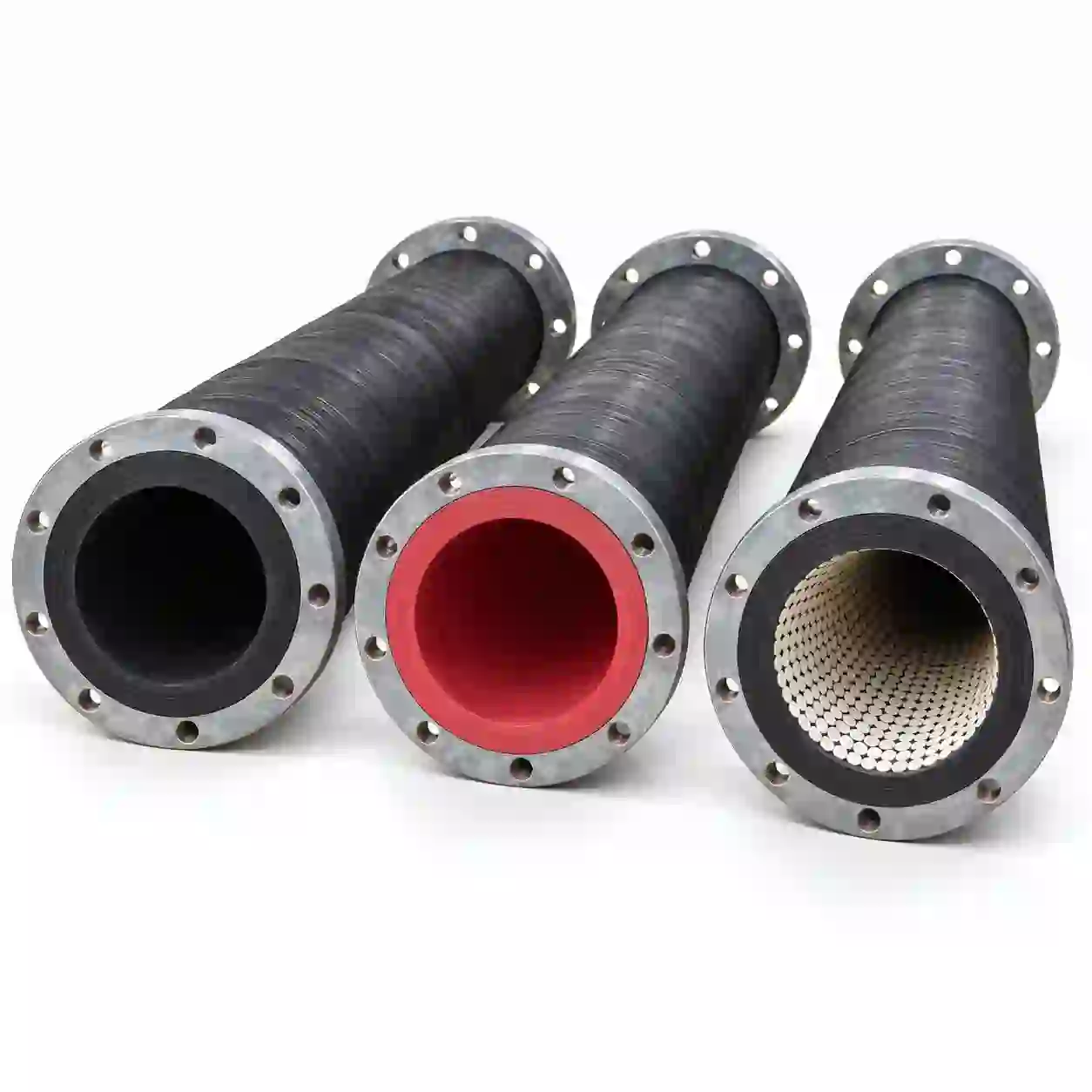

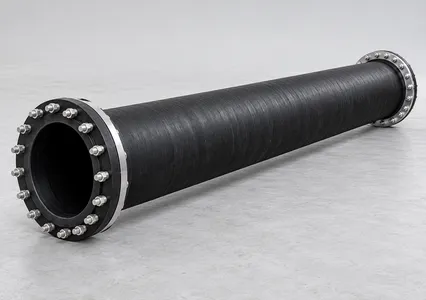

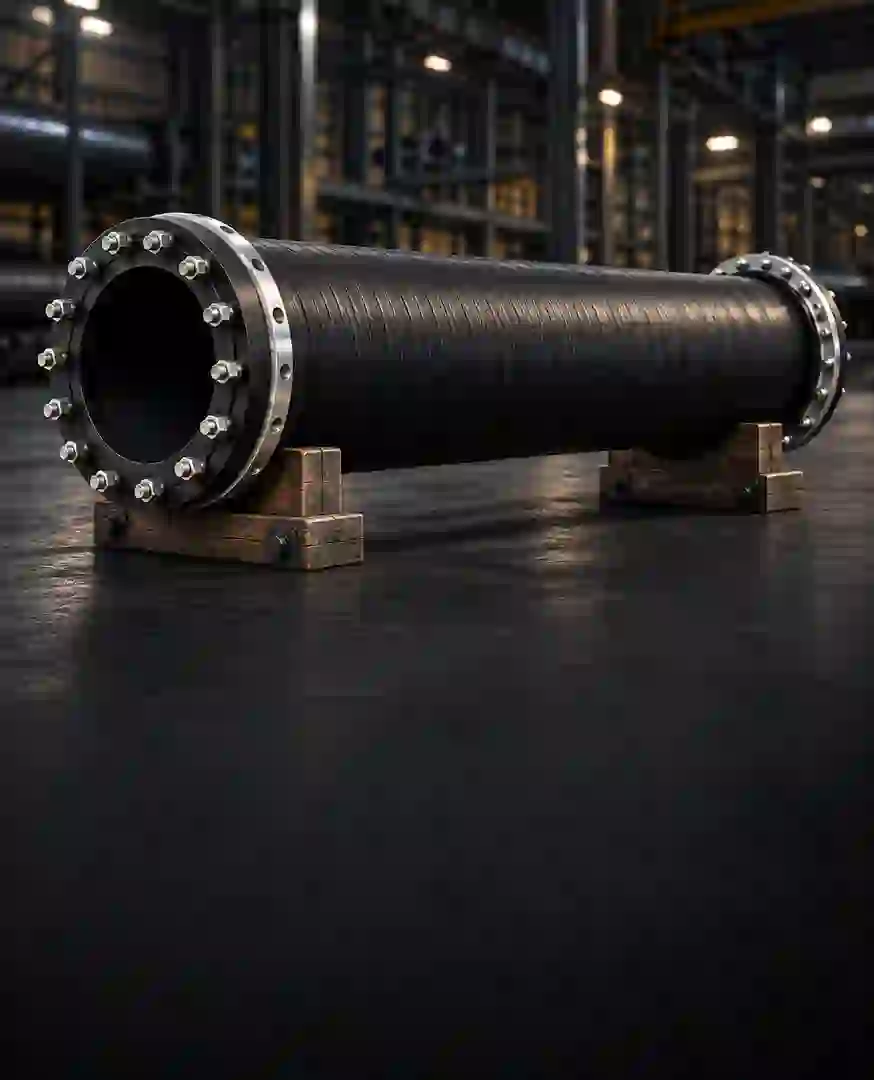

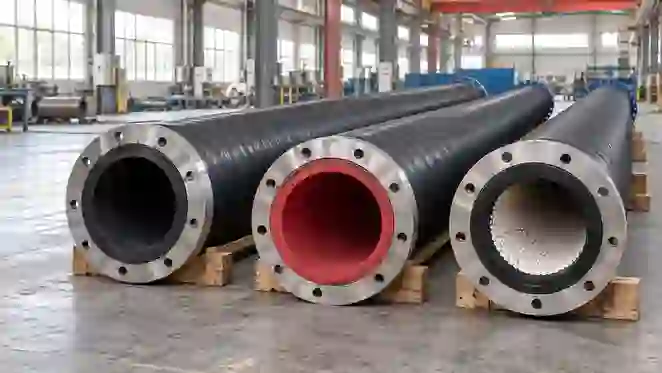

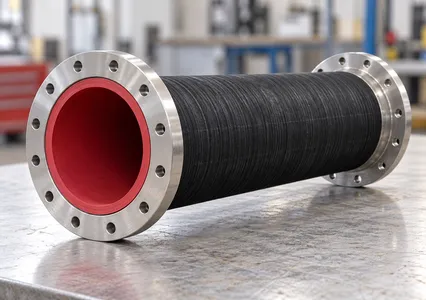

PipePRO NR имеет рабочий слой из чёрной резины NR4087, PipePRO L — из красной резины L36. В PipePRO C внутреннюю поверхность защищают керамические элементы, встроенные в резину. Исполнение выбирают по характеру износа и параметрам среды. Цвет наружной оболочки сам по себе не определяет материал рабочего слоя.

У L36 выше указанные значения прочности и относительного удлинения при растяжении. Однако эти показатели не позволяют утверждать, что она прослужит дольше при любых условиях. Для выбора между NR4087 и L36 необходимо учитывать свойства абразива, состав жидкости и режим транспортирования.

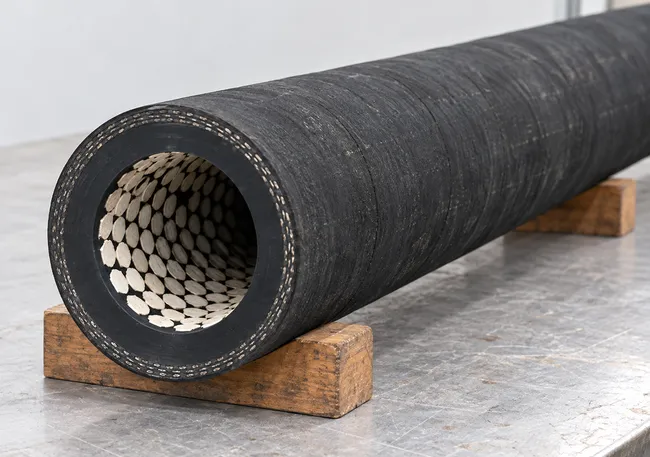

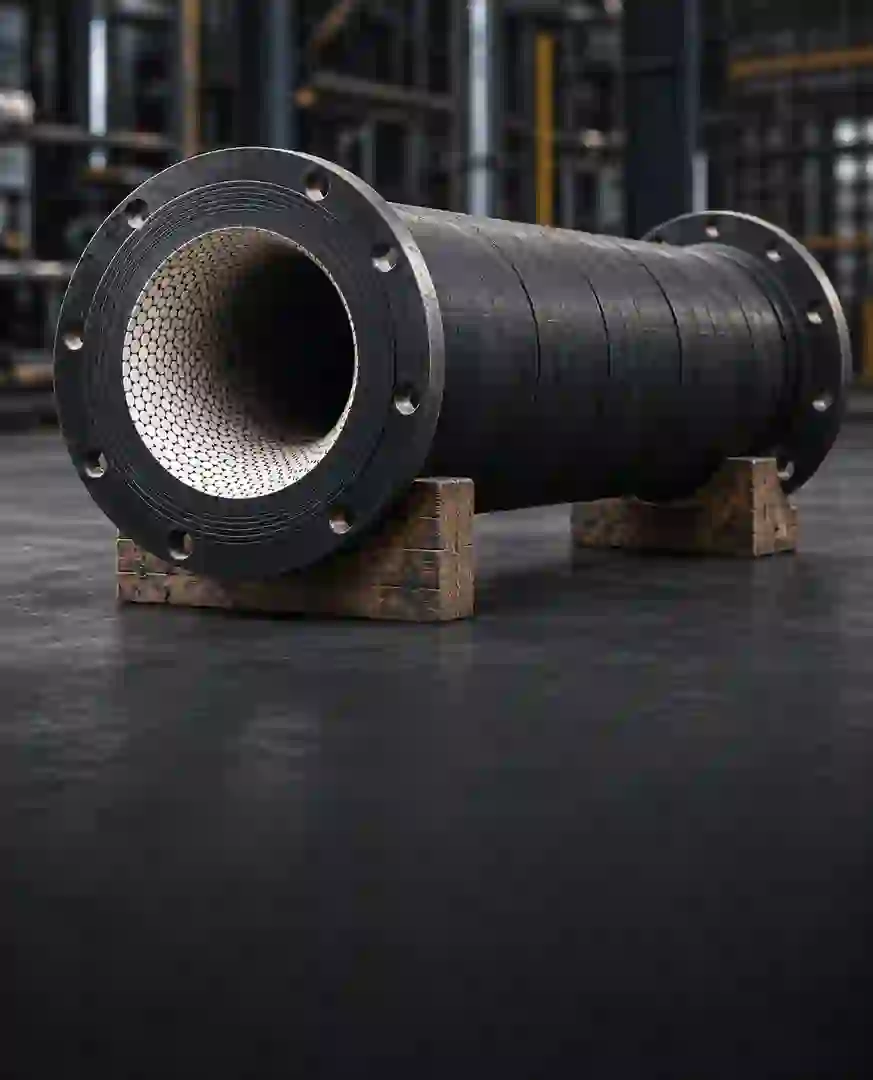

PipePRO C рассматривают для участков с интенсивным абразивным воздействием. Керамические элементы защищают рабочую поверхность от истирания, а резина служит упругой основой. При подборе проверяют размер частиц, характер ударных нагрузок, температуру и требуемый радиус изгиба. Керамическое исполнение не является универсальной заменой резиновому.

Название «резиновый рукав» охватывает изделия разного назначения. При сравнении необходимо учитывать конструкцию силового каркаса, толщину рабочего слоя, диаметр, допустимое давление или вакуум и способ присоединения. PipePRO подбирают как промышленную секцию для конкретной трубопроводной системы; заменять её другим рукавом только по совпадению диаметра нельзя.

Такую замену рассматривают после оценки условий эксплуатации. Гибкие резиновые секции могут применяться на абразивных участках и в узлах, где требуется компенсация вибраций. Перед заменой проверяют гидравлические параметры, совместимость материалов, опоры, соединения и геометрию трассы. Для подбора можно направить чертёж существующего трубопровода.

Да. Предусмотрены напорные, всасывающие и напорно-всасывающие исполнения. Для каждого режима подбирают соответствующее армирование и подтверждают допустимые параметры. При заказе всасывающей секции необходимо отдельно указать требуемый рабочий вакуум.

Заявленный диапазон диаметров линейки PipePRO составляет 40–1100 мм. Доступность конкретного диаметра подтверждается для выбранного исполнения. В предоставленной размерной таблице NR4087/L36 приведены секции длиной 11 м; возможность изготовления другой длины согласуется по техническому заданию.

Допустимые рабочее давление, вакуум и температура зависят от диаметра, армирования, материала рабочего слоя и конструкции секции. Эти параметры подтверждаются при подборе конкретного изделия. Давление разрыва, указанное в технической таблице, нельзя использовать как допустимое рабочее давление.

Изгиб допускается в пределах минимального радиуса, установленного для выбранной секции. Он зависит от диаметра, конструкции и армирования; для PipePRO C дополнительно учитывают устройство керамической футеровки. Требуемый радиус изгиба следует указать в опросном листе. Заломы и скручивание секции недопустимы.

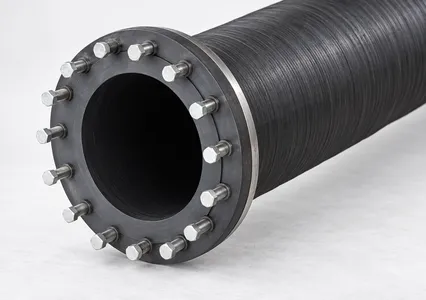

Возможна поставка с неподвижными или поворотными фланцами, быстроразъёмными соединениями, а также без фланцев. В конструкции с обрезиненными металлическими кольцами предусмотрено соединение без дополнительных прокладок. Необходимость прокладок и комплект крепежа согласуют для выбранного присоединения.

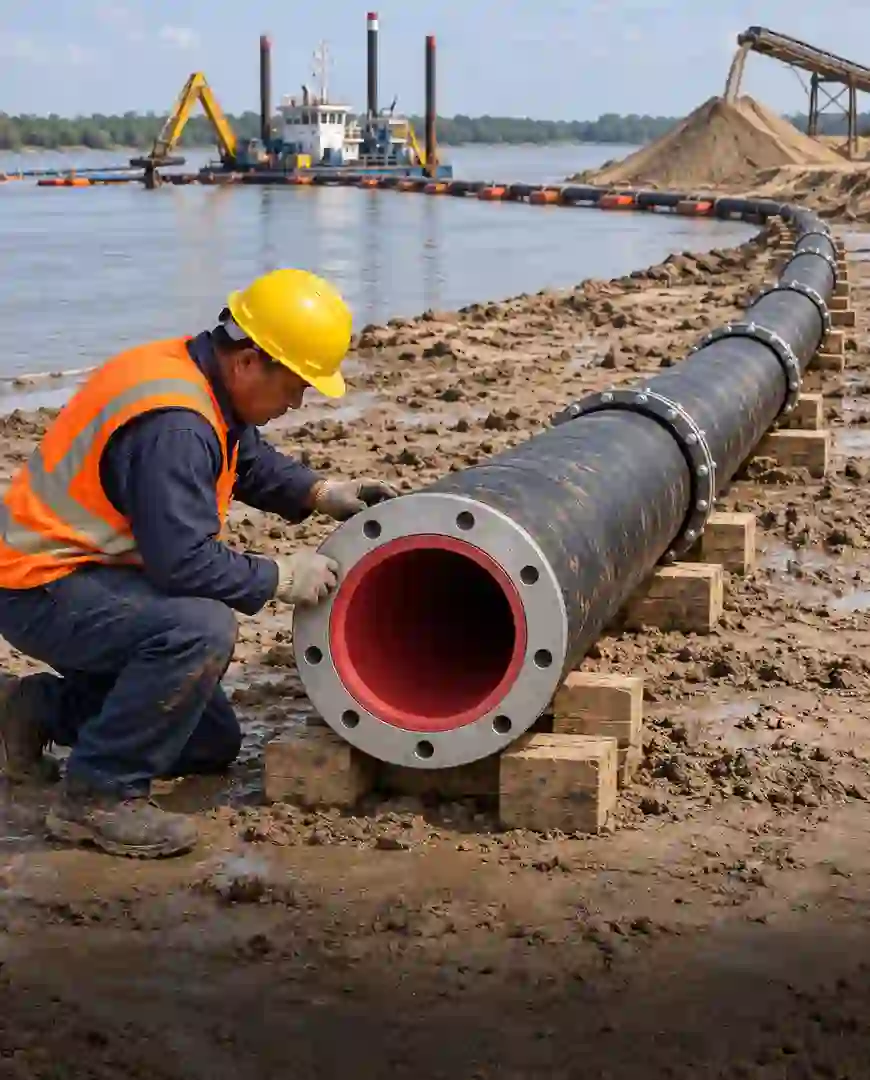

Да, предусмотрен подбор для плавучих и береговых пульпопроводов. При заказе необходимо указать размещение трассы, условия крепления, перемещения секций, давление и характеристики гидросмеси. Комплектацию плавучими опорами и другими элементами трассы согласуют отдельно.

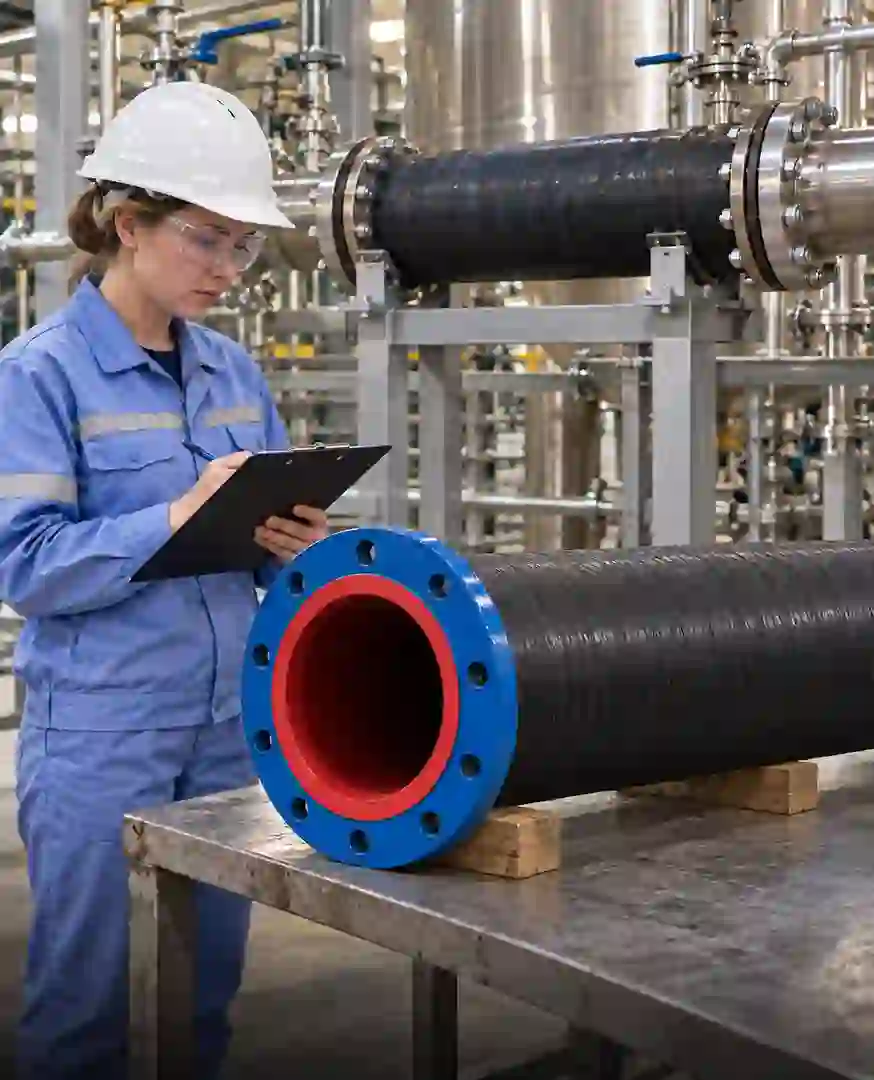

Возможность применения определяется совместимостью выбранной резины, керамики и соединительных элементов с конкретной средой. Для проверки нужны состав жидкости, концентрация компонентов, значение pH, температура и сведения о наличии нефтепродуктов. Нельзя выбирать исполнение только по общему обозначению «химически стойкое».

Да. Возможен подбор по техническому заданию, чертежам или образцу существующего изделия. Для замены необходимо согласовать внутренний диаметр, длину, присоединительные размеры, рабочие параметры и материал внутреннего слоя. Совместимость с заменяемым изделием проверяется до заказа.

Вместе с трубопроводами можно заказать отводы, тройники и муфты для быстросъёмного соединения. Размеры, материал рабочего слоя и комплектность фасонных элементов согласуют по схеме трассы.

Срок службы зависит от абразивности и концентрации частиц, скорости потока, давления, температуры, изгибов трассы и качества монтажа. Универсальный срок эксплуатации для всех PipePRO не установлен. Для оценки подходящего исполнения направьте параметры среды и, если есть, сведения об износе ранее установленной трубы.

Стоимость зависит от диаметра, длины и количества секций, рабочего слоя NR, L или C, армирования, соединений и комплектации фасонными частями. Для расчёта направьте опросный лист или техническое задание. В предложении укажем стоимость, единицу расчёта, состав поставки и сроки.

Укажите внутренний диаметр, общую длину трассы и длину секций, давление или вакуум, температуру, необходимый радиус изгиба и тип соединений. Дополнительно нужны состав среды, размер и концентрация твёрдых частиц, значение pH и наличие нефтепродуктов. Схема трассы, чертежи и фотографии существующих узлов помогут уточнить комплектацию.

Для PipePRO заявлена гарантия 12 месяцев. Условия её действия и порядок замены при подтверждённых недостатках качества согласуются в документах на поставку. Возможны поставки по всей России; сроки и условия доставки уточняются при оформлении заказа.
